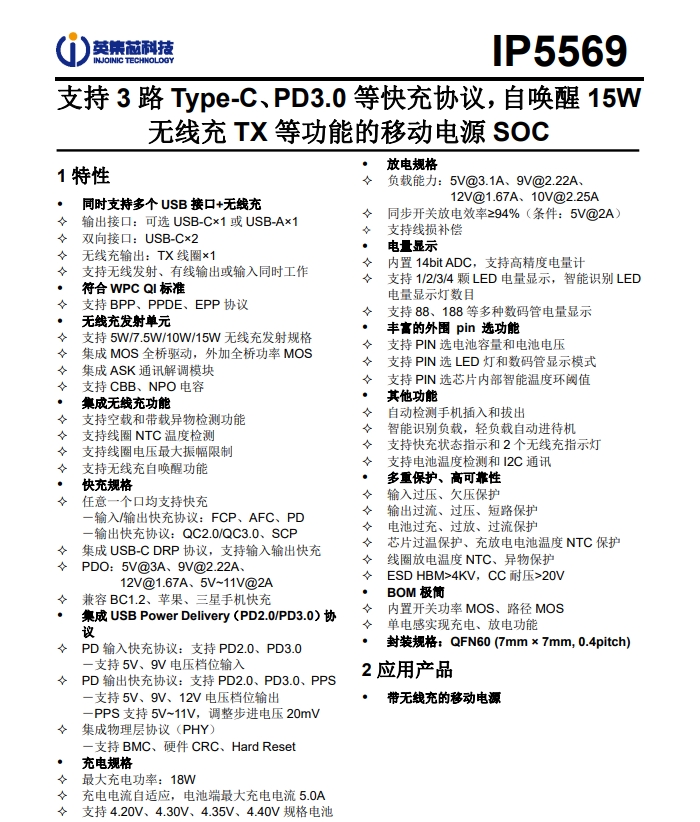

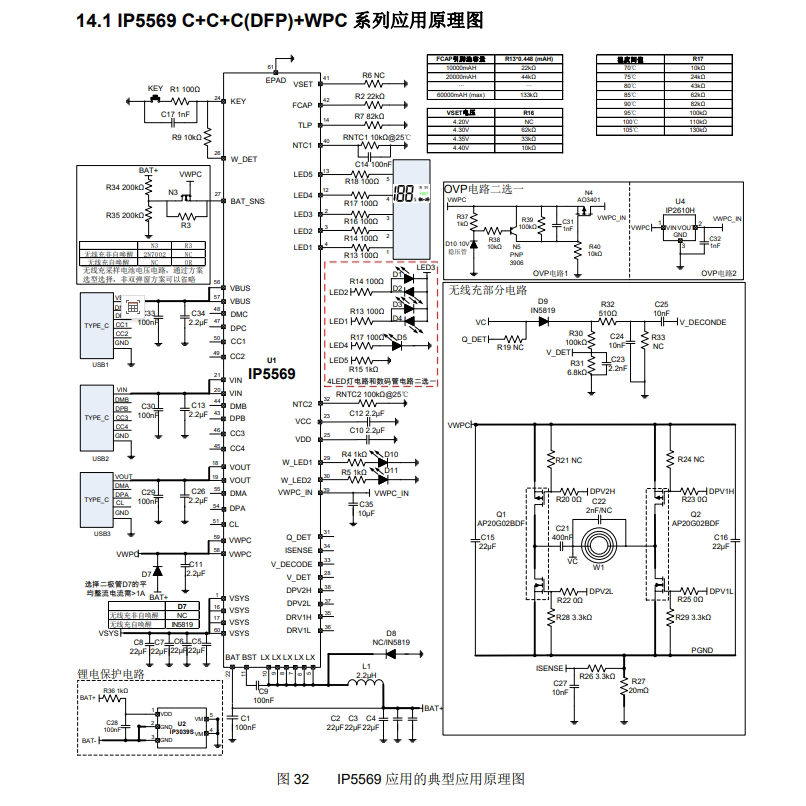

      英集芯IP5569是一款应用于移动电源、充电宝等方案支持无线充TX功能的3路C口快充移动电源SOC芯片。集成15W无线充TX、同步升/降压转换器、锂电池充电管理、电池电量指示等功能。兼容FCP/AFC等主流快充协议。支持USB-C/A×1、双向接口USB-C×2、一路无线充TX输出。无线发射、有线输出或输入可同时工作。同步开关放电系统支持22.5W输出功率，电池端充电电流5.0A，内置多重保护机制。仅需一个电感实现降压与升压功能，外围器件极少，降低BOM成本。

      一、无线充电与有线快充的「双料选择」

      IP5569是集成15W无线充电发射（TX）功能的3路C口快充移动电源SOC芯片。其核心优势在于：

      全协议兼容性：支持WPC QI标准下的BPP/PPDE/EPP协议，覆盖5W至15W无线充电需求，无论是苹果的7.5W、三星的10W，还是安卓阵营的15W快充，均可无缝适配。有线快充方面，集成PD3.0 PPS、QC3.0、SCP、FCP、AFC等主流协议，单口支持22.5W输出，双C口同时输出时仍能保持18W+18W的稳定功率。

      同步升降压黑科技：通过单电感实现充电/放电的双向同步升降压，电池电压低至3V时仍能维持90%以上效率。实测数据显示，搭载IP5569的移动电源为iPhone 15 Pro充电时，30分钟可充入65%电量，无线充电效率较传统方案提升40%。

      多设备协同充电：支持双USB-C（输入/输出）+一路USB-A/C可选输出+无线充电TX的四通道独立工作。用户可同时为手机、耳机、平板充电，甚至在无线充电时通过有线接口为移动电源自身补电，彻底告别「充电焦虑」。

      二、安全与智能的「双重守护」

      在追求不俗性能的同时，IP5569通过多重创新设计保障用户体验：

      全链路安全防护：内置输入过压/欠压保护、输出过流/过压/短路保护、电池过充/过放/过流保护、芯片过温保护等12重安全机制。独创的线圈NTC温度检测与异物检测功能，可实时监测无线充电区域温度，避免金属异物导致的安全隐患。

      智能电量管理：集成14bit高精度ADC，支持1/2/3/4颗LED灯或数码管电量显示，用户可通过PIN脚灵活配置显示模式。线损补偿技术可自动修正充电线材损耗，确保设备端电压稳定。

      AI级自适应调节：芯片内置温度、电压、电流三环控制环路，可根据电池状态动态调整充电策略。例如，当检测到电池温度接近阈值时，会自动降低充电功率以延长电池寿命。

      三、极简设计与成本革命的「完美平衡」

      IP5569采用QFN60封装（7mm×7mm），体积较传统方案缩小60%，却集成了全桥功率MOS、路径MOS、ASK通讯解调模块等关键元件。其BOM清单仅需1个电感+极少数外围器件，物料成本降低35%，生产周期缩短50%。这一设计突破使得中小厂商也能快速推出高端移动电源产品，加速技术普惠。

      四、行业前沿：重新定义移动电源生态

      自2025年3月上市以来，IP5569已获得头部品牌青睐，相关产品累计出货量突破2000万颗。第三方评测机构数据显示，搭载该芯片的移动电源在充电效率、兼容性、安全性等维度均走在行业平均水平20%以上。

      典型应用场景：

      商务人士：出差时通过无线充电板为手机补电，同时用有线接口为笔记本供电

      游戏玩家：边玩边充时，无线充电避免线材干扰操作，有线接口保持设备满血运行

      家庭用户：一个移动电源同时为手机、耳机、智能手表充电，无需携带多个充电器

      五、未来已来：移动电源的「智能中枢」

      IP5569的革新远不止于充电功能。其内置的I2C通讯接口可与主控MCU联动，实现电量统计、充电日志记录等智能化管理。未来，随着AIoT设备爆发，IP5569有望成为智能穿戴、AR/VR设备的「能量中枢」，通过协议扩展支持更多私有快充标准，构建万物互联的充电生态。

      结语：

      在移动电源行业同质化严重的当下，英集芯IP5569以「技术集成度、性能天花板、成本杀手锏」三大核心优势，为厂商提供了差异化竞争的利器，更为消费者带来了「一充在手，全设备无忧」的不俗体验。这款芯片的普及，标志着移动电源正式迈入「无线化、智能化、生态化」的新纪元。
