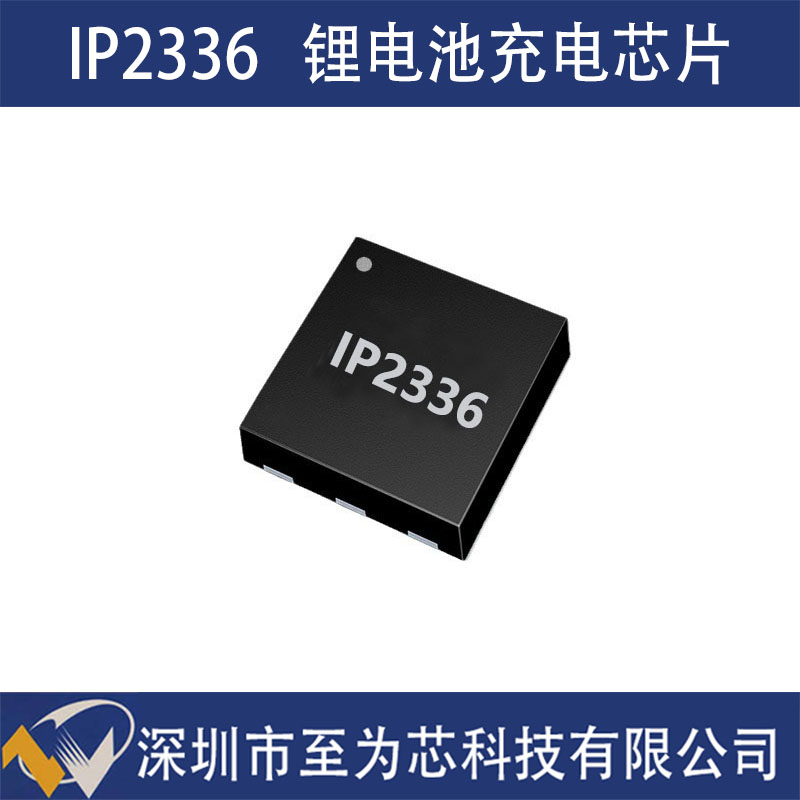

英集芯IP2336是一款用于蓝牙音箱、电动工具、移动电源等便携式设备的双向快充2串锂电池充放电管理SOC芯片。支持升压充电（5V输入升压至8V/1A）和反向降压放电（8V电池电压降压至5V/3A输出）。集成PD3.0输入/输出协议，支持DRP双向快充等主流快充协议。内置同步开关架构，减少外围器件数量。升降压转换器工作频率500KHz，高频设计减小电感/电容体积。输入限压功能自动调节充电电流，适配5V/2A、5V/3A等不同适配器负载能力。采用4×4mm QFN24封装，兼容自动化贴片生产，提升制造效率。

一、全链路快充：支持多种输入输出，兼容多种协议

双向快充设计，适应多场景需求

IP2336支持PD3.0双向快充协议，可自动切换充电/放电模式。输入端兼容5V/2A、5V/3A等适配器，输出端通过反向降压功能（8V→5V/3A）为手机、平板等设备供电，效率可达94%。其DRP（Dual Role Port）设计让设备在充电宝与主机角色间灵活切换。

多协议支持，适配主流设备

集成QC3.0、AFC、FCP等快充协议，IP2336可适配多种手机、平板及笔记本电脑。无论是安卓设备的充电需求，还是苹果设备的PD快充，均可通过单芯片实现，有助于降低BOM成本与开发复杂度。

二、高集成度设计：紧凑体积，高效性能

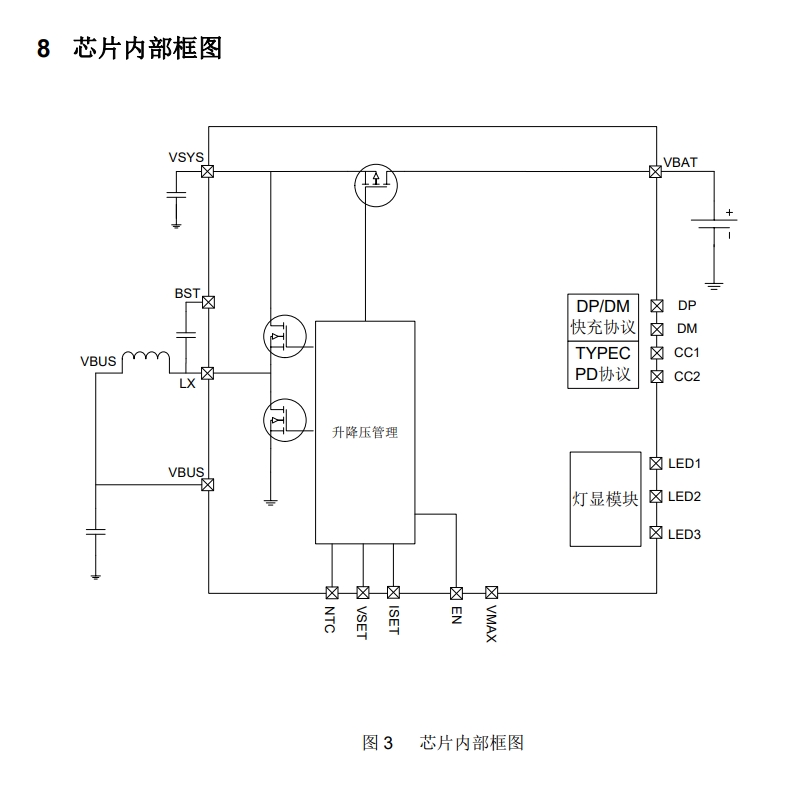

同步开关架构，提升空间利用率

IP2336内置同步整流技术，升降压转换器工作频率达500KHz，高频设计有助于减小电感、电容体积。充电效率可达93.5%（5V→8V/1A），放电效率94%（8V→5V/3A），发热量相对较低，有助于设备稳定运行。

精简BOM设计，优化成本结构

通过集成功率MOS与智能调节电路，IP2336可减少外围器件数量。4×4mm QFN24封装适合自动化贴片生产，有助于提升制造效率。

三、智能管理与多重保护：提升安全性

参数可调，支持多种电池类型

通过外部电阻设置充电电流（1A）、充满电压（8.4V/8.2V可选），IP2336可适配锂离子、磷酸铁锂等不同化学体系电池，满足蓝牙音箱、便携吸尘器、电动工具等设备的定制需求。

多重保护机制，保障使用安全

输入保护：欠压锁定（UVLO）防止低电压输入损坏电路。

输出保护：过流保护（OCP）、短路保护（SCP）确保放电安全。

电池保护：过充保护（OVP）、过放保护（UVP）有助于延长电池使用寿命。

温度保护：IC过温保护（OTP）与NTC电池温度监测，防止过热风险。

ESD防护：4KV静电抗扰能力，适应多种使用环境。

低功耗设计，适合物联网应用

待机功耗可低至100μA（支持定制至10μA），配合EN按键唤醒放电功能，IP2336适合智能穿戴、传感器等低功耗物联网设备。I2C接口支持与主控芯片通信，可实时读取电压、电流、温度等参数。

四、典型应用场景

便携式设备解决方案

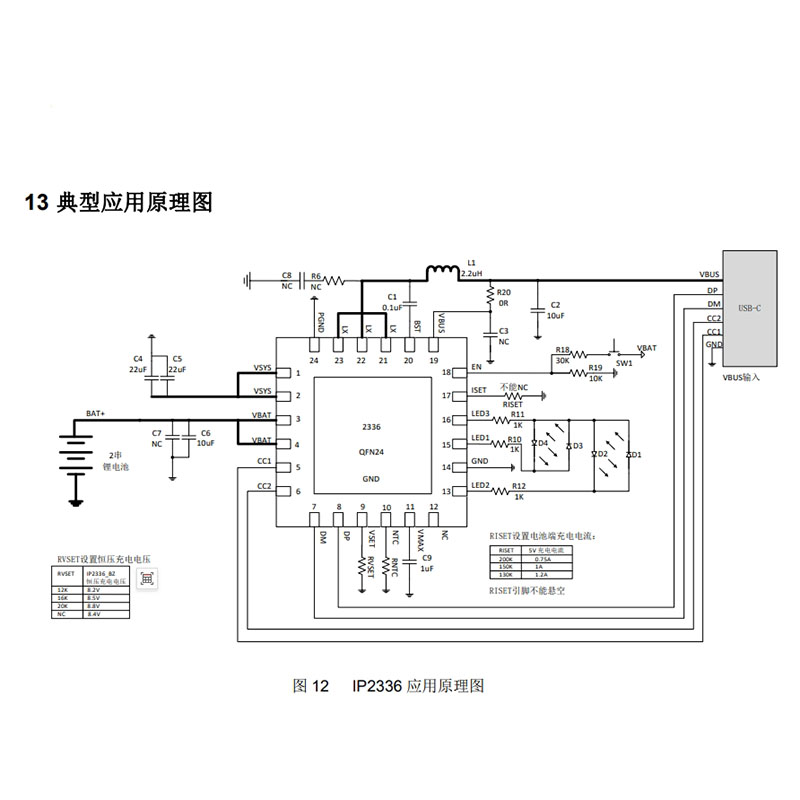

2节锂电池充放电管理：为蓝牙音箱、便携吸尘器、电动工具等提供8.4V供电，反向降压功能可输出5V/3A，兼容USB标准接口。

移动电源应用：集成PD3.0协议，支持18W双向快充。

物联网设备应用

低待机功耗（10μA定制版）有助于延长电池续航，I2C接口支持与主控芯片联动，适用于智能门锁、环境监测传感器等场景。

五、产品特点

性能特点：高集成度、多协议支持与高效能设计，满足便携设备对空间、成本与可靠性的要求。

开发优势：精简外围电路设计，支持LED状态指示与I2C定制功能，有助于缩短产品开发周期。

安全保障：内置多重保护机制，通过国际安全标准认证。

结语

英集芯IP2336在锂电池充放电管理领域展现出技术创新。无论是消费电子产品的小型化与快充需求，还是工业设备的稳定性与成本考量，IP2336都能提供可靠的解决方案。IP2336展现了电源管理技术的发展方向。
