英集芯IP6520_Q1是一款专为车载USB Type-C PD充电器设计的36W功率输出车规级DC-DC芯片，符合AEC-Q100 Grade 2标准，在极端温度环境范围内（-40℃~+105℃）展现出了卓越的稳定性和耐用性。支持PD2.0/3.1、QC2.0/3.0/3+及Apple协议等大部分主流快充协议，兼容主流设备快充需求。提供36W的输出功率。输入电压范围7.3V~29.5V，输出电压范围3V~12V。内置功率MOS，简化外围电路设计，降低BOM成本。采用ESOP8L封装，适合小型化车载充电器设计。

一、技术特性：集成度与多协议兼容的设计

1、宽电压输入与高效转换

IP6520_Q1支持7.3V~29.5V输入电压范围，适配12V/24V车载电源系统，满足燃油车与新能源车的不同电压需求。其转换效率可达93.27%（16V输入/5V输出），内置功率MOS设计减少外围元件，优化BOM成本，同时通过软启动功能抑制启动冲击电流，提升电源稳定性。

2、多协议兼容与调节功能

芯片支持PD2.0/PD3.1/PPS、QC2.0/QC3.0/QC3+、AFC、FCP、BC1.2及Apple协议，输出电压范围3V~12V，典型输出组合为5V/3A、9V/3A。PPS支持3~11V（20mV/step）调节，适配手机、平板、笔记本等设备快充需求。例如，可为iPhone 15系列提供27W充电，为三星Galaxy S24提供25W充电。

3、CV/CC模式与保护功能

CV模式：输出电流小于设定值时，电压保持稳定。

CC模式：输出电流超过设定值时，电压随电流增大而降低。

保护机制：集成输入过压/欠压、输出过流/短路、过温保护及DP/DM/CC过压防护，具备HBM ESD 2KV静电防护能力。

4、封装与车规级认证

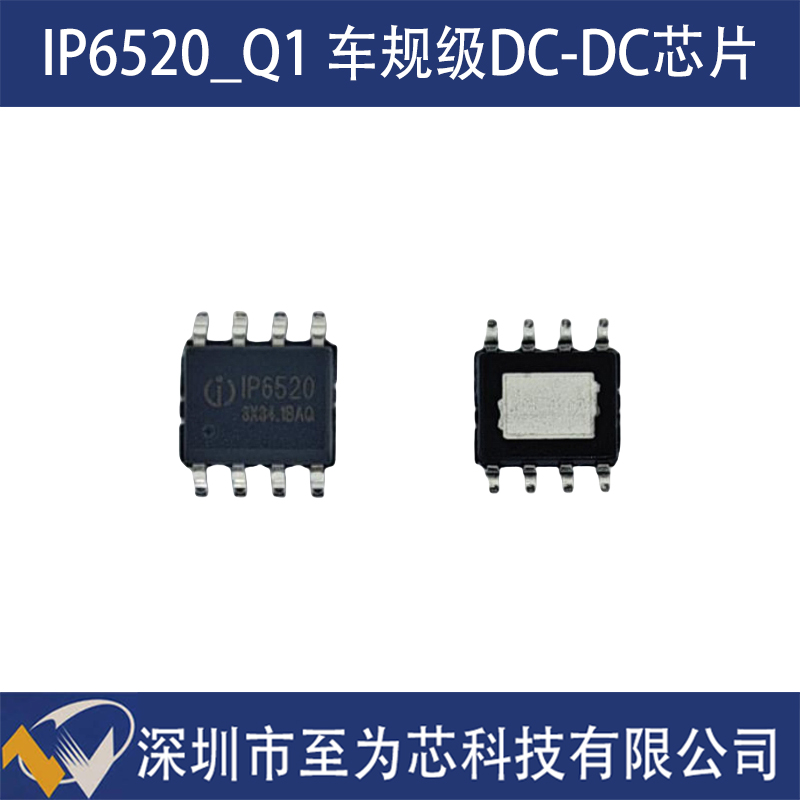

采用ESOP8L封装，体积较小，适配车载充电器设计需求。符合AEC-Q100 Grade 2标准（-40℃~+105℃），通过-40℃低温测试与105℃高温降频保护，提升环境适应性。

二、应用场景：车载快充的适配性

1、适配主流设备

IP6520_Q1支持Type-C接口与PD协议，可识别并适配手机、平板、笔记本等设备充电需求。例如，在行车途中为笔记本电脑提供36W充电，满足移动办公需求；为车载导航仪提供持续供电。

2、可靠性设计

芯片符合车规级标准，具备多重保护功能。在-40℃低温环境下能保持较高效率，105℃高温下自动降频保护。其DP/DM/CC过压防护可减少通信接口损坏风险。

3、成本与效能平衡

集成设计减少外部元件数量，优化BOM成本。高效率转换降低能量损耗，例如在新能源车中可减少充电发热，有助于延长电池管理系统寿命。

三、行业价值：车载快充市场的推动力

1、市场需求

据QYR预测，2030年全球USB PD控制器市场规模将达5.58亿美元，年复合增长率25.12%。车载充电器作为重要应用场景，需求稳步增长。IP6520_Q1凭借36W功率输出与多协议兼容性，成为车载快充市场的选择之一。

2、技术发展

随着PD3.1协议应用，车载充电器需支持更高功率输出与更精细电压调节。IP6520_Q1的PPS功能（3~11V/20mV/step）与多协议兼容性，符合行业技术趋势，帮助厂商满足市场需求。

四、总结：车载快充的解决方案

英集芯IP6520_Q1通过宽电压输入、多协议兼容、高效率转换及保护机制，为车载USB Type-C PD充电器提供了集成度高、可靠性强的解决方案。其36W输出功率与调节能力，可满足主流设备充电需求，同时符合车规级标准，适合车载环境应用。

随着新能源汽车与智能设备的融合，IP6520_Q1将凭借其技术特点与市场适应性，持续为车载快充市场的发展提供支持，为消费者带来便捷、安全的充电体验。
